Фильтры сетчатые дренажные жидкостные СДЖ (СДЖ-К), предназначенны для очистки перекачиваемой нефти и других жидких продуктов от механических примесей, посторонних предметов, глины, парафино-смолистых отложений и окалины, устанавливаемые на трубопроводах НПС магистральных нефтепроводов и технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслях промышленности с условными проходами от DN 80 до DN 1200 и номинальными давлениями 1,6; 2,5; 4,0; 6,3 МПа (16, 25, 40, 63 кгс/см2).
Фильтры предназначены для эксплуатации в районах с умеренным, холодным и умеренным и холодным климатом.
Климатическое исполнение фильтров У, ХЛ и УХЛ, категория размещения 1 по ГОСТ 15150.

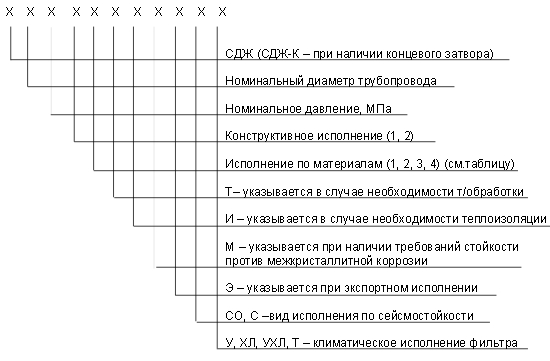

Пример обозначения фильтра: Фильтр СДЖ 250-1,6-1-2-С0-УХЛ1
Фильтр представляет собой вертикальный цилиндрический аппарат с фильтрующим элементом каркасного типа с сеткой. Фильтры изготавливают: по конструкции (в зависимости от способа соединения с трубопроводом) 2-х типов: 1-фланцевое, 2-с патрубками под приварку;
По материалу (в зависимости от температуры транспортируемой жидкости) в трех исполнениях:
1 — от — 30° С до + 300° С, углеродистая сталь (3сп5),
2 — от — 60° С до + 300° С, низколегированная сталь (09Г2С-14),
3- от — 40° С до + 300° С, коррозионно-стойкая сталь (12Х18Н10Т).
Основной модельный ряд фильтров СДЖ представлен следующими моделями:
- Сетчатый дренажный жидкостной фильтр СДЖ-80 Ду80
- Сетчатый дренажный жидкостной фильтр СДЖ-100 Ду100
- Сетчатый дренажный жидкостной фильтр СДЖ-150 Ду150
- Сетчатый дренажный жидкостной фильтр СДЖ-200 Ду200
- Сетчатый дренажный жидкостной фильтр СДЖ-250 Ду250
- Сетчатый дренажный жидкостной фильтр СДЖ-300 Ду300
- Сетчатый дренажный жидкостной фильтр СДЖ-500 Ду500
